电源模块

 提示：点击图片可以放大

RS 带防雷浪涌保护电源模组

  1. 概述及原理
    适用于户内，交流 50Hz，额定电压 220V，为智瑞芯智慧断路器产品提供低压直流电源，并提供防雷击浪涌保护。

  2. 电源模组的型号及含义
    RS - P（含产品特性、输出额定电流、开关电源、产品系列等标识）

  3. 适用工作环境及安装条件


  • 环境温度：-15℃ ~ 40℃

  • 空气相对湿度：≤ 95%（不凝露）

  • 海拔 ≤ 2000m

  • 污染等级：2 级

  • 无显著振动和冲击的地方


  1. 符合标准


  • EN5022:2010

  • EN55024:2010

  • EN61000-3-2:2014

  • EN61000-3-3:2013

  • EN60950-1:2006


  1. 产品特点


  • 稳定的直流输出

  • 具有防雷击浪涌保护

  • 采用简便的 TH35mm 标准安装轨安装


  1. 主要性能指标


  • 额定输入电压：AC100V - 265V

  • 额定输出电压：DC12V

  • 额定输出电流：MAX DC2.5A

  • 防雷击浪涌保护最大泄放电流：15kA

  • 具有 LCD 显示功能（仅限 D 型号产品功能）

  • 接线能力：25mm² 及以下导线

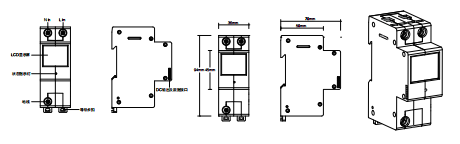

  1. 外形尺寸 （含多个视图的尺寸图示）

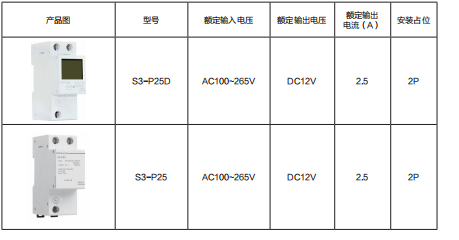

  1. 产品选型表
