RS 2P 带漏保智慧式微型断路器

1. 概述及原理
   本产品适用于户内，交流 50Hz，额定电压 220V，额定电流不超过 80A 的建筑物及类似场所的工业、商业、民用建筑及基础设施等领域低压终端配电提供隔离保护，亦可用于不频繁的通断操作。

2. 断路器的型号及含义
   RS - （含额定电流、瞬时脱扣类型、带漏电保护功能、零线、产品系列等标识）

3. 适用工作环境及安装条件

• 环境温度：-15℃ ~ 40℃

• 空气相对湿度：≤ 95%（不凝露）

• 海拔 ≤ 2000m

• 污染等级：2 级

• 无显著振动和冲击的地方

1. 符合标准
   GB/T 16917.1

2. 产品特点

• 漏电保护：线路漏电达到 IΔn 时，断路器 0.1s 断电保护

• 短路保护：线路短路时，断路器 0.04s 断电保护

• C 型瞬时脱扣电流

• 分断电流：Ics = Icu ≥ 6000A

• 过流（过载）保护

• 过压保护：入户电压超过 263V，10s 内断路保护。超过 250V 预警，低于 190V 预警。

• 功率限定：达到限定功率，5s 后断路。

• 漏电保护功能自动检测：可设置漏电保护功能每月自动检测。

• 自动送电：漏电检测断电 5s 后自动送电。

• 手动一体控制：手机遥控，可按键自动，也可通过手动推杆控制通断。

1. 主要性能指标

• 额定电压：AC:220V

• 额定电流：80A、63A、32A、16A

• 接线能力：25mm² 及以下导线

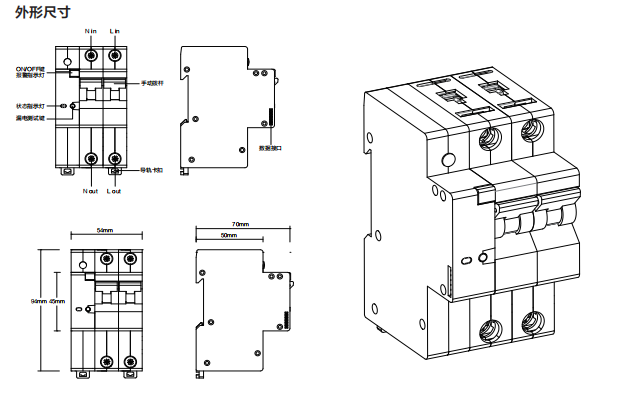

1. 外形尺寸 （含多个视图的尺寸图示）

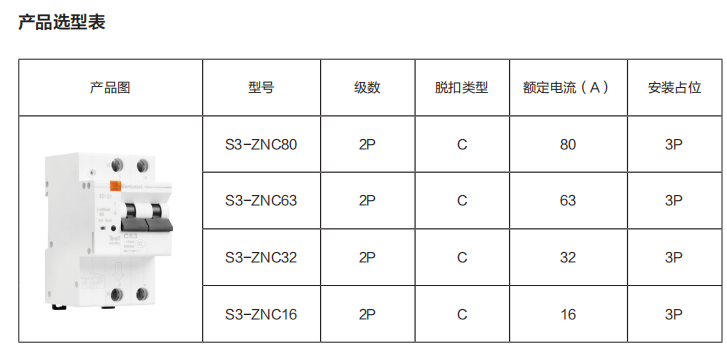

2. 产品选型表
