一、产品概述
本产品是一款用于单相电力系统监测的用电安全设备，可实时监测电压、电流、功率参数以及漏电流、过载、温度等异常状态，帮助用户及时发现电力系统中的安全隐患，保障用电安全。
二、产品功能
1. 电压监测：实时监测电压
2. 电流监测：实时监测电流
3. 功率监测：实时监测功率
4. 漏电流监测：实时监测漏电流，预防触电或火灾风险。
5. 温度监测：实时监测温度，预防过流引发的火灾风险。
6. 数据分析：云平台大数据实时监控分析。
7. 报警功能：当监测到异常（如过压、欠压、过流、过载、漏电、温度等）时，触发声光报警和远程通知。
三、技术参数
1. 电气参数
参数 | 范围 | 精度 |
电压测量范围 | 0~500V | ±0.5% |
电流测量范围 | 0~100A | ±0.5% |
功率测量范围 | 0~50kW | ±1% |
漏电流测量范围 | 0~1000mA | ±1% |
频率测量范围 | 45Hz~65Hz | ±0.1Hz |
温度测量范围 | -20℃~150℃ | ±5% |
2. 通信参数
参数 | 说明 |
通信接口 | 4G |
通信协议 | MQTT |
数据传输频率 |
3. 环境参数
参数 | 范围 |
环境温度 | -20℃~70℃ |
存储温度 | -40℃~85℃ |
相对湿度 | 10%~90%（无凝露） |
认证等级 |
4. 设备展示：
屏幕：展示设备监测到的相关数据。
复位键：按下后设备重新复位。
功能键：短按功能键显示屏翻页，长按功能键设备消音。
指示灯：设备网络指示灯，指示灯闪烁则网络正常
四、安装与接线
1. 安装步骤
选择安装位置，确保设备远离高温、潮湿和强电磁干扰环境。使用螺丝将设备固定在配电箱或墙壁上。

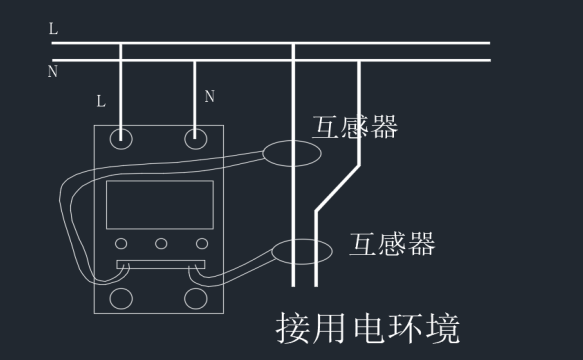

按照如下接线图连接电压、电流信号线。
2. 使用方法
上电启动：接通电源后，设备自动启动并开始监测。检查设备显示屏或通信接口，确认数据正常。
设备绑定：下载ZRX用电安全app或登录ZRX用电安全小程序，扫描设备机身唯一二维码绑定设备。
参数设置：通过小程序或app设置报警阈值。
数据查看：通过设备显示屏查看，小程序/app软件查看，云平台查看。
报警处理：当设备触发报警时，设备指示灯会闪烁，同时蜂鸣器发出警报，手机绑定用户会收到电话报警通知，云平台也会提示报警信息。用户得到通知后应及时检查电力系统并排除故障。具体如下：
1. 当电压>242v且<275v时，对应的指示灯以1s的频率闪烁，蜂鸣器发出1s/次的蜂鸣声。同时用户手机端会收到警报信息。
2. 当电压>275v时，对应的指示灯以0.2s的频率闪烁，蜂鸣器发出0.2s/次的蜂鸣声。同时用户手机端会收到警报信息。
3. 当电流>用户设定额定电流且未超过额定电流5%时，对应的指示灯以1s的频率闪烁，蜂鸣器发出1s/次的蜂鸣声。同时用户手机端会收到警报信息。(设备默认单相额定电流63A)。
4. 当电流>用户设定的额定电流5%时，对应的指示灯以0.2s的频率闪烁，蜂鸣器发出0.2s/次的蜂鸣声。同时用户手机端会收到警报信息。(设备默认单相额定电流63A)
5. 当线路温度>用户设定高温预警温度时，用户手机端会收到警报信息。(设备默认高温预警温度为60℃)
6. 当某一相线路温度>用户设定高温警告温度时，用户手机端会收到警报信息。(设备默认高温警告温度为100℃)
7. 当某一相漏电流超过30mA时，对应的指示灯以0.2s的频率闪烁，蜂鸣器发出0.2s/次的蜂鸣声。同时用户手机端会收到警报信息。
五、维护与保养
1. 定期检查设备接线是否松动。
2. 保持设备表面清洁，避免灰尘堆积。
3. 每月进行一次产品复位操作，确保测量精度及产品稳定。
六、故障排除
故障现象 | 可能原因 | 解决方法 |
无数据显示 | 电源未接通 | 检查电源连接 |
网络连接失败 | 设备SIM卡无流量 | 联系厂家充值 |
报警误触发 | 报警阈值设置过低 | 调整报警阈值 |
七、售后服务
保修期：产品自购买之日起保修12个月。
技术支持：提供24小时技术支持服务。
联系方式：
电话：xxx-xxx-xxx
邮箱：xxxxxxxxxx@xx.com
附录
产品尺寸图
认证信息
出厂测试报告
维修保养手册
产品合格证
版本记录
版本:ZRX-1S V1.0（2025年1月）
